Thông tin chi tiết sản phẩm:
Thanh toán:
|

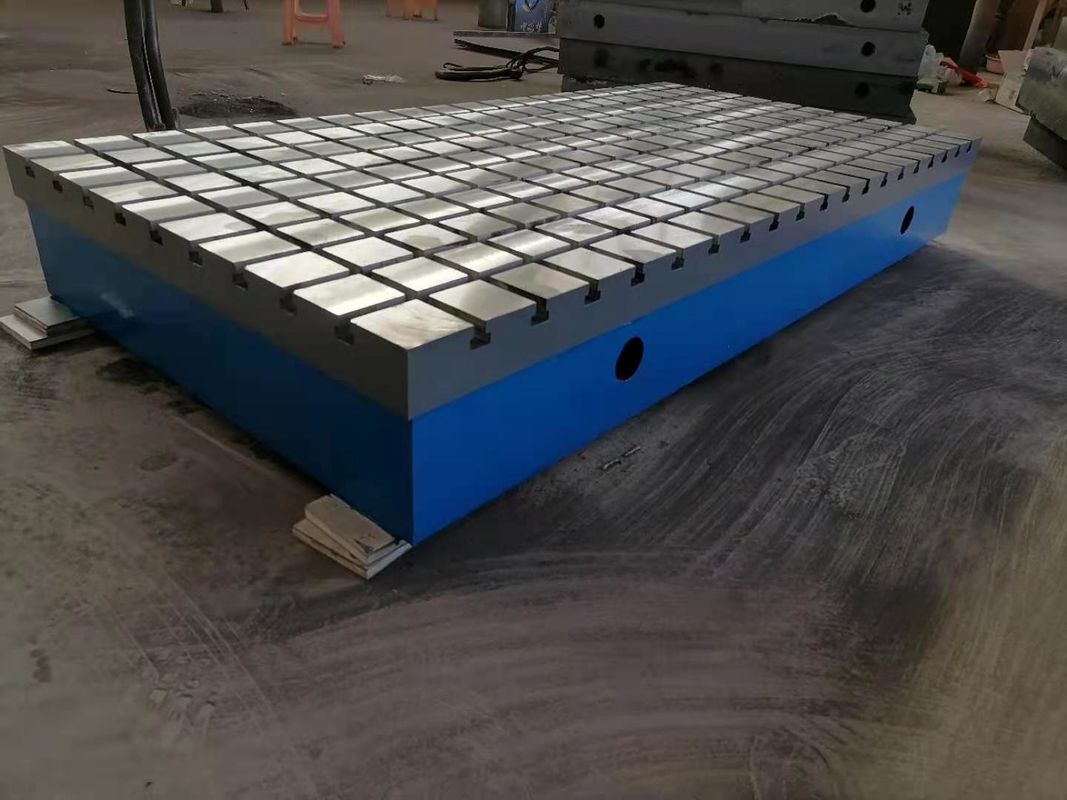

| Vật liệu: | Sắt xám HT250 | Tên: | Máy công cụ Cnc Dụng cụ đo bàn kiểm tra gang có rãnh chữ T |
|---|---|---|---|
| Tỉ trọng: | 7,3-7,85 | Nhiệt độ ủ: | 600-700 độ |
| hoàn thiện bề mặt: | gia công | Điều trị lão hóa: | Hai quá trình ủ nhân tạo |
| Phương pháp đúc: | Đúc cát | Tiêu chuẩn: | GB4986-85 |
| Độ cứng: | HB160-240 | Lớp phủ bề mặt: | dầu tẩy và được lót nhựa hoặc phủ chất chống ăn mòn |
| Điểm nổi bật: | bàn kiểm tra gang t khe,bàn kiểm tra gang máy cnc,dụng cụ đo gang khe t |
||
Tấm bề mặt gang
Bục gang gọi tắt là bệ đỡ hay còn gọi là bệ gang.Đó là công cụ đo tham chiếu mặt phẳng cơ bản để kiểm tra phôi, ghi chép, gỡ lỗi thiết bị, lắp ráp, hàn và tán đinh.Bệ gang được phân loại thành 0, 1, 2 và 3 theo mức độ chính xác.Nói chung, các tấm Class 0, Class 1 và Class 2 được sử dụng làm tấm phẳng cho các bệ kiểm tra.Nền tảng cho Lớp 3 được sử dụng để viết nguệch ngoạc, lắp ráp, hàn và tán đinh.Chúng được sử dụng rộng rãi trong sản xuất máy móc, kỹ thuật hóa học, phần cứng, hàng không vũ trụ, dầu khí, sản xuất ô tô, sản xuất thiết bị đo và các ngành công nghiệp khác.
Phụ kiện hỗ trợ lắp đặt bệ đỡ bằng gang: chân đế, còi điều chỉnh, neo nối đất, kích,… Khi lắp đặt cần điều chỉnh cao độ và phân bố tải trọng trên từng điểm tựa.Khi nhiệt độ môi trường được sử dụng, cần tránh rung động.
| Ứng dụng | bố trí chính xác, lắp ráp, bàn kiểm tra, vật cố định lớn hoặc đế máy, tấm thiết lập, tấm kiểm tra trong phòng thí nghiệm hoặc bề mặt ổn định cho hệ thống quang học, v.v. |
| Đồng ruộng | Máy móc, Ôtô, máy móc nông nghiệp, luyện kim, tôi, phát điện, đóng tàu, hàng không vũ trụ, dụng cụ |
| Sự chỉ rõ | một mảnh≤4000-10000mm hoặc TÙY CHỈNH |
| Vật liệu | Gang độ bền cao (HT200-HT300) |
| Tiêu chuẩn sản xuất | GB4986-85 JB / T7974-1999 |
| Cấp chính xác | 0, 1, 2, 3 lớp |
| Tiêu chuẩn chính xác | JJG117-2005 |
| Xử lý bề mặt | hoàn thiện phay hoặc mài bằng tay |
| Quá trình sản xuất | Thiết kế CAD, Đúc cát nhựa, Làm nóng chảy, Đúc, Xử lý nhiệt, Gia công cơ khí, Xử lý bề mặt, đóng gói và vận chuyển |
| Độ cứng | HB170-240 |
| Đặc trưng | Độ chính xác cao, chống mài mòn, sử dụng nhiều lần, tuổi thọ dài (trên 50 năm), ứng dụng rộng rãi |
| Bưu kiện | Hộp bằng gỗ |
Độ chính xác: Theo quy định thi hành tiêu chuẩn đo lường quốc gia,
lần lượt là 1,2,3, đánh bóng mịn.
| Đặc điểm kỹ thuật (mm) | Dung sai độ phẳng (um) | |||
| Lớp 1 | Cấp 2 | Lớp 3 | Máy bay Finihs | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
Sử dụng:
(1) Thích hợp cho các cuộc kiểm tra khác nhau và các mặt phẳng chuẩn để đo độ chính xác.
(2) Được sử dụng rộng rãi làm chuẩn đo lường để kiểm tra máy công cụ và kiểm tra
độ chính xác của kích thước hoặc sự khác biệt chạy với chức năng thực hiện đường thẳng chính xác.
(3) Nó là một công cụ đo lường thiết yếu trong chế tạo máy.
